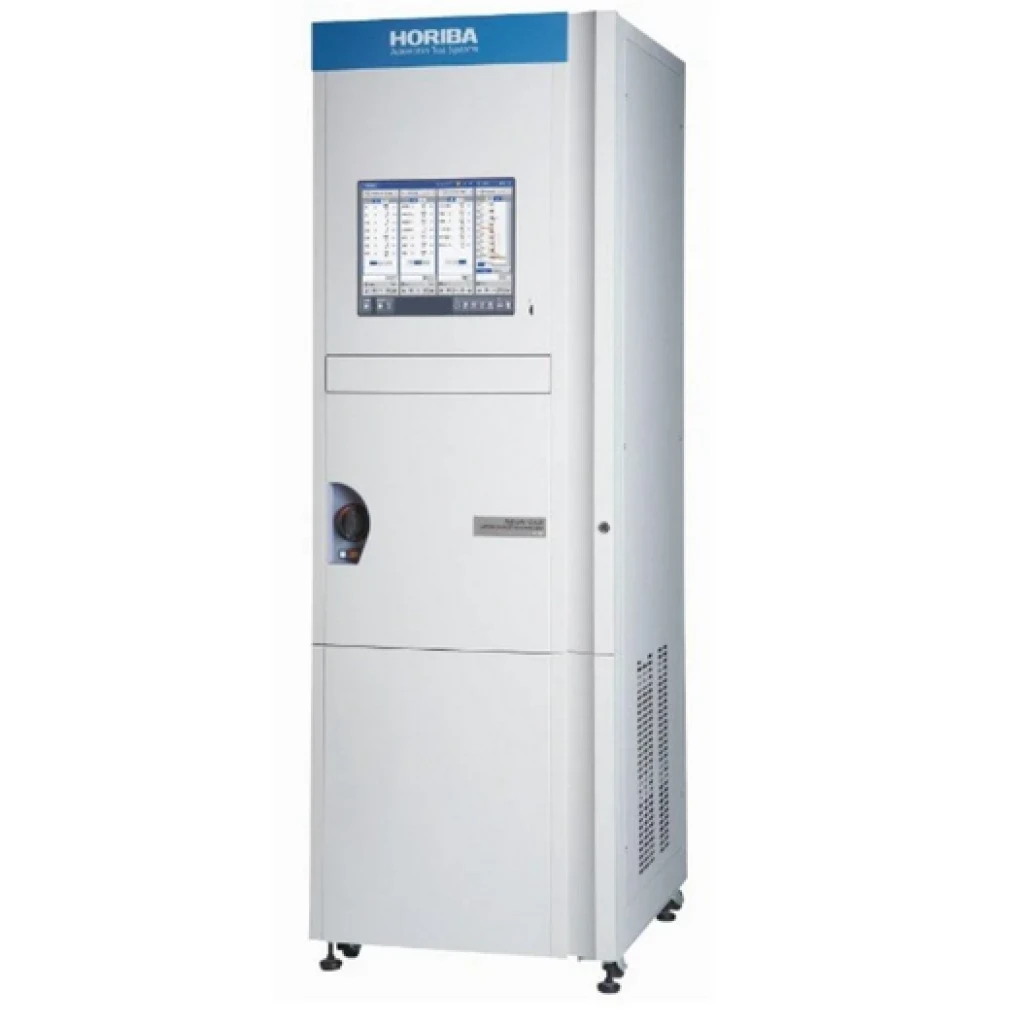

Measuring Instrument MEXA-ONE-FT 1 ~blog/2025/10/20/photo_1_

Measuring Instrument

MEXA-ONE-FT

Description :

Seri MEKSE-ONE-FT secara bersamaan mengukur konsentrasi beberapa komponen, termasuk NH 3, N 2 O, CH 44, CO dan CO 22, dalam gas buang yang tidak diencerkan menggunakan metode Fourier transform infrared (FTIR) dalam kombinasi dengan algoritma analisis multivariat. Ini menggabungkan interferometer kompak milik HORIBA yang menghasilkan kinerja yang unggul dan akurasi tinggi.
Sistem ini mematuhi persyaratan pengujian NH 3 dari Euro VI, peraturan UE untuk pengujian emisi tugas berat.
MEXA-ONE-FT dapat dikalibrasi sesuai dengan kebutuhan pelanggan dengan hingga 6 set komponen untuk mencakup berbagai aplikasi.
Spektroskopi FTIR memungkinkan pengukuran langsung emisi NO 2 dan kuantifikasi independen dari spesies hidrokarbon individu. Hal ini membuat sistem MEXA-ONE-FT solusi ideal untuk tugas-tugas penelitian dan pengembangan yang terperinci.
Karena prinsip pengukuran, kalibrasi gas rentang harian yang memakan waktu dihilangkan.
Selain itu, kegunaan dan fleksibilitas direalisasikan oleh “HORIBA ONE PLATFORM” yang memungkinkan untuk memperluas sistem dengan analisa SATU lainnya ke solusi lengkap yang sesuai untuk tujuan sertifikasi dan R&D.

Minta Penawaran :

Tertarik untuk mendapatkan informasi lebih lanjut tentang produk ini?

Aplikasi

Kepatuhan Euro VI "MEXA-ONE-FT-E"

Waktu respons NH 3 (t 10-9010-90): 5 detik atau kurang
Suhu sampel: 191 °C

[MEKSE-SEKUTU-FT - Data Akurat]

Pengukuran simultan dan kontinu hingga 28 komponen seperti NO, NO 22, N 2 O, NH 3

・R & D untuk bahan bakar berbasis alkohol
・Mengalapkan sistem knalpot setelah perawatan
・Pengukuran gas rumah kaca

Alat untuk tes sertifikasi dan R & D

Dikombinasikan dengan seri MEKSA-ONE, yang digunakan untuk uji sertifikasi emisi, MEXA-ONE-FT secara bersamaan mengukur NH 3 bersama dengan berbagai komponen gas buang yang diatur dan tidak diatur. Pilihan untuk pengukuran THC dan O 2 tersedia.

Garis Besar
Model Jenis standar: MEKSA-SATU-FT
Jenis kepatuhan Euro VI: MEXA-ONE-FT-E
Standar yang terbuat CE, FCC, KC
Target komponen dan rentang *1

Maksimum 28 komponen
Set komponen standar: untuk kendaraan bensin/diesel (18 komponen dan “NO + 22”)
Set komponen opsional: untuk kendaraan berbahan bakar CNG (16 komponen dan NO + 2 ")
Aplikasi Tes kinerja emisi dari berbagai mesin, evaluasi sistem setelah perawatan, R & D untuk bahan bakar berbasis alkohol, Sertifikasi emisi NH 3 menurut Euro VI
Prinsip Empatier mengubah spektroskopi inframerah (FTIR)
Output/Input Pemantauan pada LCD 17 inci
Suhu garis sampel

MEKSE-SATU-FT: 113 ± 6oC
MEKSEKO-SATU-TIDAK-E: 191 ± 6oC
Contoh laju aliran gas MEKSE-SATU-FT: 4.0 ± 0,5 L / menit
MEXA-ONE-FT-E: 14 ± 1 L/menit
Lingkungan operasi

Suhu sekitar: 15 hingga 35oC
　 Kelembaban ambient: kurang dari 80% kelembaban relatif
diulir
Konfigurasi Sistem
Nitrogen cair Jumlah pengisian: kira-kira. 500 ml (termasuk penguapan)
Durasi: 10 jam atau lebih (Kekosongan dewar harus diperbarui setiap tahun)
Tegangan catu daya Salah satu tegangan dan frekuensi saluran listrik berikut (yang akan ditentukan saat memesan)
・ 100 ± 10 V AC, 50/60 ± 1 Hz, fase tunggal
・ 110 ± 11 V AC, 50/60 ± 1 Hz, fase tunggal
・ 115 ± 11,5 V AC, 50/60 ± 1 Hz, fase tunggal
・ 120 ± 12 V AC, 60 ± 1 Hz, fase tunggal
・ 200 ± 20 V AC, 50/60 ± 1 Hz, fase tunggal
・ 220 ± 22 V AC, 50 ± 1 Hz, fase tunggal
・ 230 (2017 ～250) V AC, 50 ± 1 Hz, fase tunggal
・ 240 (216 ~ 250) V AC, 50 ± 1 Hz, fase tunggal
Persyaratan daya Persetujuan. 4.0 kVA maksimal, kira-kira. 3.0 kVA pada keadaan stabil
Dimensi

655 (W) x 855 (D) x 1970 (H) mm
(tidak termasuk objek yang menonjol)
Massa Sekitar. 460 kg
diulir
Prestasi
Kebisingan nol *2

Kurang dari 1,0% dari skala penuh
(tergantung pada komponen pengukuran)
Waktu respons *3
(T 10-90) MEXA-ONE-FT: 5 detik atau kurang ketika
beralih dari N 2 ke 200 ppm CO.
MEXA-ONE-FT-E: 5 detik atau kurang
ketika beralih dari N 2 ke 200 ppm NH 3
Keulangan *4 *5 Dalam ± 1,0% dari skala penuh
Nol drift/spal drift * 4 *5 Dalam ± 1,0% dari skala penuh / 8 jam
Waktu pemanasan Kurang dari 2 jam setelah dihidupkan
kekuatan utama
diulir
Pilihan
Contoh pemilih garis 8 baris
Papan output analog

Output analog: 0-10V Max. 16 saluran
(Komponen output dapat dipilih)
Kabel koneksi (Max. 15m)
Kabel komunikasi host Kabel LAN
Elemen filter NH 3 Serat Silika (φ19,6 mm x L90 mm)
Pengukuran THC Prinsip: Deteksi ionisasi api yang dipanaskan (HFID)
Rentang pengukuran: dari 0-10 ppmC hingga 0-60000 ppmC
O 2 pengukuran

Prinsip: Magnetopneumatic Detector (MPD) Ukuran rentang: dari 0-1 vol% hingga 0-25 vol%
Perangkat pengisian otomatis untuk nitrogen cair

Jumlah penyimpanan maksimum: Sekitar. 12 L
　 Durasi: 120 jam atau lebih
(tergantung pada tingkat vakum dewar)
Untuk detail lebih lanjut, silakan hubungi HORIBA
diulir

*1: Untuk ditentukan saat memesan.
*2: Kebisingan nol didefinisikan sebagai standar dua kali lipat standar pembacaan konsentrasi.
* 3: Menggunakan probe sampel (0,3 m), filter dipanaskan dan pipa dipanaskan (6 m) tanpa kontaminasi dari garis sampel.
*4: Dikonfirmasi dengan 200 ppm CO, 500 ppm CH 4 dan 200 ppm C 2 H 66.
* 5: Gas span dengan lebih dari 80% dari konsentrasi skala penuh harus digunakan.
